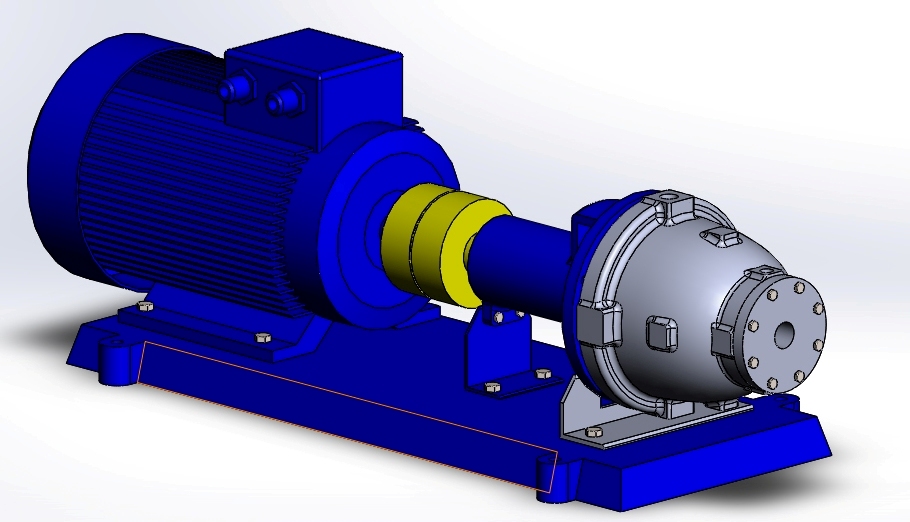

НАСОСЫ-ТЕПЛОГЕНЕРАТОРЫ
НТГ-22, НТГ-30, НТГ-37, НТГ-45
(патент РФ № 2212597)

Узнать цену или Заказать

Насос-теплогенератор предназначен для разогрева, а также принудительной циркуляции теплоносителя в системах отопления и горячего водоснабжения (ОГВ) преимущественно одно-двух и трех этажных зданий, за счет высокоэффективного процесса выделения тепловой энергии в генерируемом кавитирующем вихревом потоке жидкости, протекающем через рабочие органы НТГ. Теплогенератор может быть использован для обогрева жилых, производственных и складских помещений, теплиц и других сооружений сельскохозяйственного назначения.

Отличительными особенностями отопительных систем с насосами-теплогенераторами НТГ являются их экономичность, высокая безопасность, надежность, простота в обслуживании и компактность.

Экономичность обусловлена повышенной (в среднем в 1,5 раза в условиях эксплуатации) эффективностью преобразования электрической энергии в тепловую, по сравнению с традиционными системами отопления, не требуется водоподготовка, имеется возможность использования «ночного» тарифа.

Высокая пожарная безопасность достигается благодаря отсутствию в насосах - теплогенераторах нагревательных элементов и открытого огня.

Высокая надежность достигается благодаря простоте конструкции и применению узлов, рассчитанных на длительную многолетнюю эксплуатацию. Все обслуживание установки, практически, заключается только в периодическом контроле за состоянием узла уплотнения вала и блока автоматического управления электродвигателем.

Насосы- теплогенераторы являются экологически чистым оборудованием, поскольку во время работы не происходит сжигания какого-либо топлива, необходимо только наличие электроэнергии. Применение отопительных установок данного типа позволяет потребителю решить две проблемы - экономии электроэнергии и защиты окружающей среды.

Технические характеристики

Наименование параметров НТГ- 22 НТГ-37 НТГ –45
Мощность электродвигателя    (кВт)
Частота вращения вала электродвигателя (об/мин)
Напряжение в сети (в)
Частота тока (Гц)
22,0
2900
220/380
50
37,0
2900
220/380
50
45,0
2900
220/380
50
Теплопроизводительность, Гкал/час 0,0174 0,0293 0,0356
Перепад давления на НТГ (между входом и выходом) 3 атм. 3 атм. 3 атм.
Обогреваемая площадь помещения при нормальной и повышенной теплоизоляции (при высоте потолков не более 2,7 м.), соответственно (м2) 220…350 370…490 450…600
Температура  радиаторов  средняя, оС 55…70 55…70 55…70
Максимально допустимая температура теплоносителя в корпусе теплогенератора 90 90 90
Тип теплоносителя  (предпочтительно ) вода вода вода
Масса  насоса-теплогенератора, кг (без рамы и электродвигателя) 110 135 145
Режим работы автомат. Автомат. Автомат.
Допускаемая утечка через сальниковое уплотнение вала (см3/час) 30 30 30
Общий уровень звукового давления (дБА) 98 98 98
Общий уровень звукового давления (дБА) 98 98 98

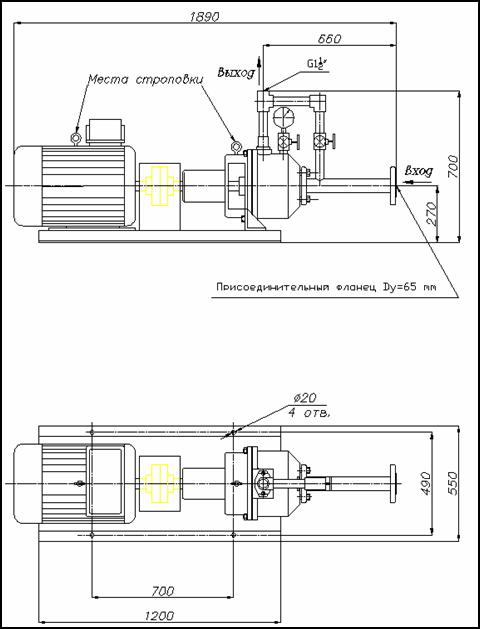

Габаритно-присоединительные размеры НТГ-22,30,37,45.

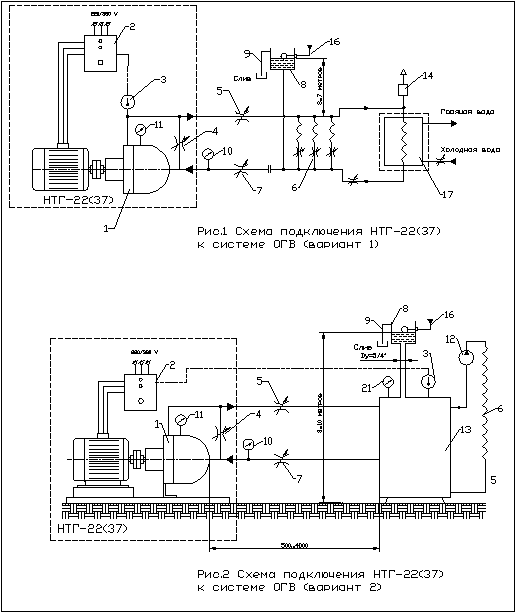

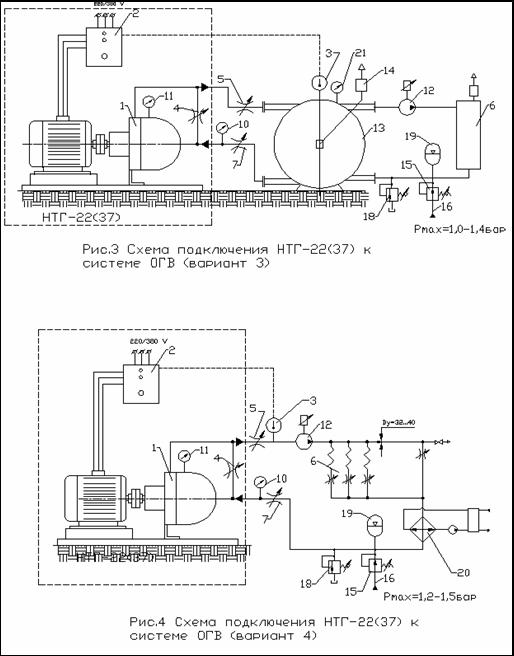

Подключение НТГ-22(37) к системе ОГВ.

1. Теплогенератор НТГ
2. Щит управления
3. Датчик температуры
4. Шунтирующий дроссель
5. Дроссель регулирования давления на выходе
6. Внешняя гидросистема
7. Дроссель регулирования давления на входе
8. Уравнительный бачок с поплавковым регулятором уровня
9. Сливной трубопровод
10. Мановакууметр
11. Манометр
12. Циркуляционный насос
13. Тепловой аккумулятор 0.25 0.40 м3
14. Клапан (вентиль) сброса воздуха
15. Редукционный клапан
16. Водопровод (источник жидкости под давлением)
17. Бойлер системы горячего водоснабжения
18. Предохранительный клапан
19. Пневмоаккумулятор



Телефоны в Москве:

(925) 373-88-20

(916) 358-63-67

e-mail: brt-tgm@mail.ru

Обратная связь



Рейтинг@Mail.ru Яндекс.Метрика
НПФ ТГМ
PulsCen.ruТорговая плошадка Пульс цен Москва





Нагрев 2 секций по 4 радиатора электрокотлом и теплогенератором.



При работе теплогенератора НТГ на радиаторы отопления наблюдается повышение эффективности их разогрева по сравнению с традиционными нагревателями в диапозоне температур 50 - 75 Гр.Ц.





Кавитационные насосы-теплогенераторы показали себя также как устройства прекрасно очищающие от внутренних отложений разнообразные теплообменные и технологические аппараты, что позволяет их эффективно применять вместо механических и химических способов очистки. При кавитационных процессах происходит обеззараживание жидкости, что позволяет эффективно осуществлять обогрев и биологическую очистку бассейнов.
